熱式氣體質量流量計使用范圍? 多欽儀表（上海）有限公司技術分享

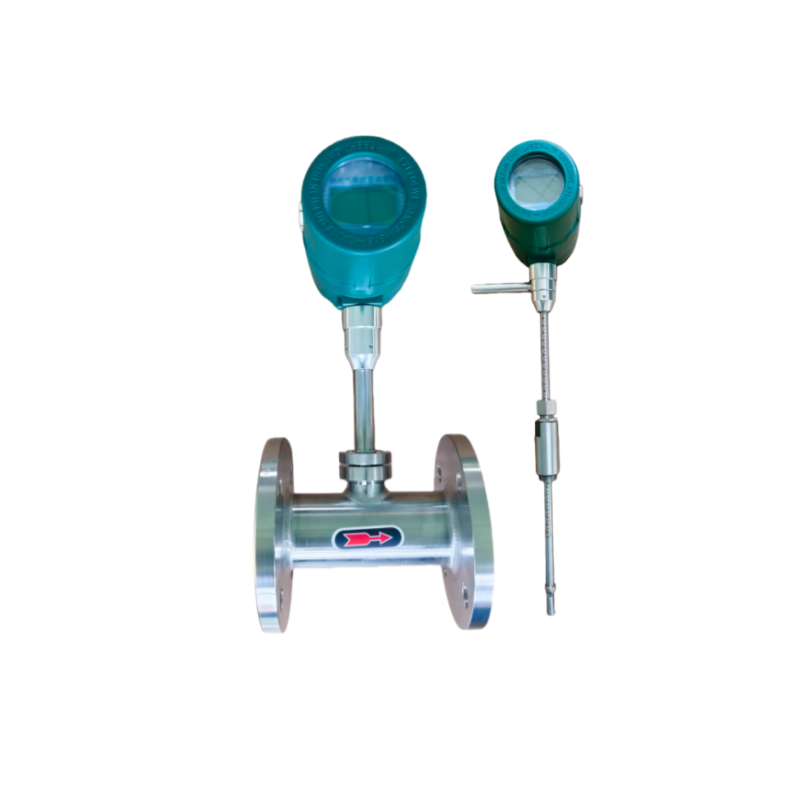

熱式氣體質量流量計依據熱傳導原理，直接測量氣體質量流量，不需要額外配置溫壓補償，直接輸出標況流量數值，分為管段式與插入式兩種結構，在冶金、化工、窯爐、供氣系統應用較多。

?

適用介質

干燥潔凈或者輕微含塵的各類氣體，空氣、助燃風、二次風、氮氣、氬氣等惰性氣體，氧氣，凈化后煤氣，煙氣，各類工藝保護氣體。

不適合介質，含有大量焦油、油霧、粘稠顆粒物的氣體，高粉塵高爐煤氣、未凈化轉爐煤氣，易結萘結露的焦爐煤氣，大量液滴的濕氣體。

?

適用管徑

管段式一般 DN15?DN100，中小口徑管道。

插入式 DN80?DN3000，適配中大口徑、大管道現場，冶金風管大多選用插入式結構。

工況參數范圍

工作溫度，常規?40℃～+200℃，高溫型可以做到最高 450℃。

工作壓力，常壓到 1.6MPa，高壓定制版本可到更高壓力等級。

量程比，可達 100:1，小流量也可以檢測，低流速工況表現較好。

壓損，幾乎沒有壓力損失。

?

適合的現場工況

1，氣體壓力波動大，希望省去溫壓補償配套設備的測量場合。

2，管道流速偏低，差壓類儀表小流量信號弱難以測量的工況。

3，中大風管，想要不停機帶壓開孔安裝，優先選擇插入式。

4，過程控制、工藝配比、燃燒風量監測，多用于內部工藝計量。

?

使用限制條件

第一，氣體組分發生明顯變化時，會帶來測量偏差，組分穩定工況測量精度更優。

第二，粉塵、油霧、焦油會附著在傳感器探頭表面，造成漂移，粉塵輕微工況需要配置吹掃接口，定期吹掃維護；高臟污介質不建議選用。

第三，介質中如果存在液態液滴，液滴打在探頭上會干擾測量，介質需要盡量干燥。

第四，貿易結算場景需要評估精度等級，對比差壓類計量方案。

?

冶金行業實際選用參考

適合：熱風、助燃空氣、冷卻氮氣、凈化后煤氣、尾氣煙氣監測。

謹慎使用：高爐煤氣、轉爐煤氣、焦爐煤氣，這類介質粉塵焦油重，探頭極易污染，除非前期充分除塵凈化，否則故障率偏高。

?

選型需要確認信息，介質種類，溫度壓力，管徑，流量上下限，介質粉塵水汽情況，是否需要帶壓安裝，防爆要求，是否配置吹掃裝置。
